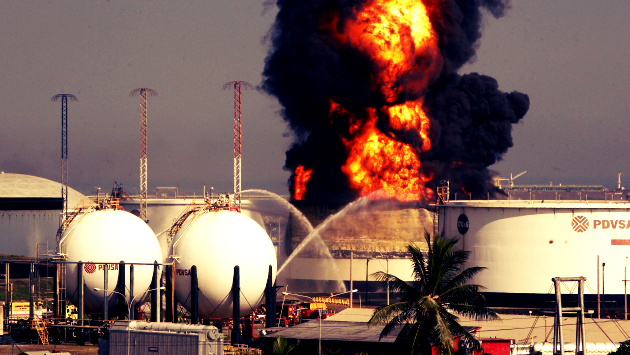

UN GRUPO DE TÉCNICOS PETROLEROS me hace llegar esta información referente al incendio de hace dos días en la Refinería de El Palito que el inefable boliburgués ministro de Energía Rafael Ramírez achacó a un rayo:

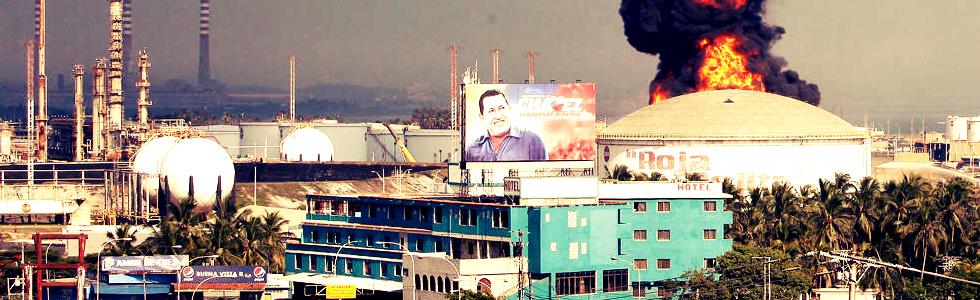

“En la Refinería El Palito (donde hoy se ve en la foto la enorme gigantografía de la campaña por la reelección de Hugo Chávez, cuando ellos está prohibido por el complaciente y rojo 4/5 CNE) se instalaron unos sistemas denominados “aparta-rayos”, consistentes en un grupo de dispositivos con forma de parábolas, los cuales fueron dispuestos en algunos sitios críticos de la Refinería. Su función era desviar los rayos hacia las puntas de Franklin y hacia las torres de Planta Centro (CADAFE) para que esta empresa captara y aprovechara esa energía natural. Simultáneamente, se mantuvieron las puntas de Franklin en los puntos más altos y críticos de las instalaciones. Insisto en que ello debió mantenerse funcional y mejorarlo.
Pero, aun fallando estos sistemas, todos los tanques de techo flotante fueros dotados de sistemas de elevación de espuma a los sellos, que permitía rápida respuesta y una extinción no mayor a 20 minutos, interconectando los camiones contra incendio disponibles en estas
instalaciones.Así mismo me intriga esa ignición simultánea de dos
tanques con supuestos rayos. Es posible que lo que haya ocurrido sea una propagación secuencial, ante la falla de los sistemas de mitigación con espuma, y eso es muy grave.Tengo muchas preguntas, porque conozco perfectamente los sistemas contra incendio de esa
refinería.Más allá: ¿había espuma suficiente?
Tengo entendido que gran parte de la espuma de todas las instalaciones de PDVSA fue llevada para extinguir los tanques de Amuay, “quedando desprotegidas algunas instalaciones“, y los proveedores fijaron un mes para poder reabastecer dichas instalaciones…”
En una página de tecnología referida a refinerías y otras instalaciones petroleras conseguí estos detalles:
La PROTECCIÓN EXTERNA contra el rayo proporciona protección a estructuras contra daños físicos, así como protección contra lesiones por tensiones de paso y contacto a los seres vivos.
Los elementos que componen un Sistema de Protección contra el Rayo son los siguientes:
- Sistemas de captación (pararrayos o puntas Franklin y mallas).
- Conductores de bajada.
- Puesta a tierra.
- Protección contra sobretensiones.
- Otras medidas que minimicen los efectos destructivos del rayo (uniones equipotenciales, apantallamientos, etc.)
El sistema de captación tiene por objeto interceptar la descarga eléctrica atmosférica para conducirla a tierra. Entre los distintos sistemas de captación normalizados disponemos de Pararrayos con Dispositivo de Cebado (PDC) o de Sistema de Puntas y Mallas. Estos productos deben ser conformes con las Normas o Reglamentos vigentes, tanto nacionales (normas UNE 21.186, NFC 17.102, Código Técnico de la Edificación SU8), como internacionales ( IEC EN 62.305-1,-2-3,-4, EN 50.164).
Los pararrayos con dispositivo de cebado (PDC) basan su funcionamiento en las características eléctricas de la formación del rayo. El rayo comienza con un trazador descendente que se propaga en cualquier dirección. Una vez se acerca a los objetos situados sobre el suelo, cualquiera de ellos puede recibir el impacto. Los Pararrayos conDispositivo de Cebado se caracterizan por emitir el trazador ascendente continuo antes que cualquier otro objeto dentro de su radio de protección. El pararrayos debe ser el punto de impacto controlado de la descarga, de forma que proporcione a la corriente del rayo un camino a tierra sin dañar la estructura.
Las normas UNE 21186 y NFC 17102 definen esta característica mediante el parámetro denominado tiempo de avance en el cebado (Δt): “Ganancia media en el instante de cebado del trazador ascendente de un PDC en comparación con el de una punta de referencia de la misma geometría, obtenidos mediante ensayos”. Este tiempo de avance en el cebado determina el radio de protección del pararrayos. Cuanto mayor sea su anticipación en la formación del trazador ascendente, mayor será la distancia a la que capture el trazador descendente, protegiendo un área mayor.
Los sistemas de captación mediante puntas y mallas consisten en repartir y disipar la corriente de descarga del rayo por un entramado de conductores. Las secciones y materiales deben cumplir con lo establecido en las normas que definen este tipo de sistemas (serie EN 62305).
Los conductores de bajada tienen como objetivo conducir a tierra la corriente de rayo procedente del sistema de captación hasta tierra.
Por último la puesta a tierra, conduce y dispersa la corriente de rayo al terreno. Debe ser adecuada (inferior a 10Ω) de modo que no se produzcan tensiones de paso y contacto.
Creo oportuno añadir a esta nota lo que escribió en Runrun.es nuestro colaborador el colega periodista Tony Bianchi:
¿Un rayo o una raya más ?
Por Tony Bianchi

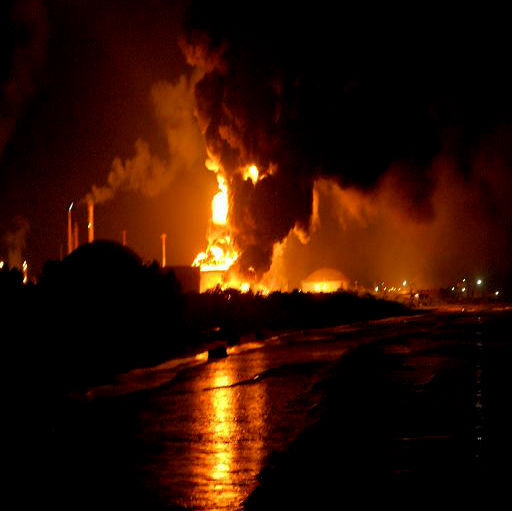

No contento de haber metido la pata en varios de sus explicaciones sobre la explosión del la Refinería de Amuay, el Presidente de PDVSA Rafael Ramírez ha salido con el cuento de que el incendio de la noche del miércoles de dos tanques de nafta de la Refinería de El Palito fue causado por “un rayo que incendió el sello de los dos tanques.”
En vista de que todas refinerías del mundo son dotadas obligatoriamente de pararrayos, por eso que nunca se ha escuchado de que incendios en refinerías sean causadas por tormentas eléctricas o rayos, la conclusión lógica es que o El Palito no tiene pararrayos o que no funcionan automáticamente echándole la responsabilidad solamente a PDVSA.
Para aquellos que creen en lo Divino ¿no habrá sido ésta la respuesta de Dios a la suplica, entre lagrimas, del presidente saliente cuando pidió por televisión que se le conceda mas años de vida para terminar su “obra?”
